Maszyna do sztancowania kartonów RDC Rotary Die Cutter do tektury falistej

Szybkobieżna maszyna do cięcia tektury falistej Maszyna do sztancowania rotacyjnego Maszyna RDC do produkcji pudeł kartonowych

PODSUMOWANIE MASZYNY

Obrotowa maszyna sztancująca serii SP-RDC0920 / 1224/1628 jest szczególnie używana do wykrawania pudełek, z podajnikiem Lead Edge Feeder, łatwym w obsłudze i utrzymaniu.

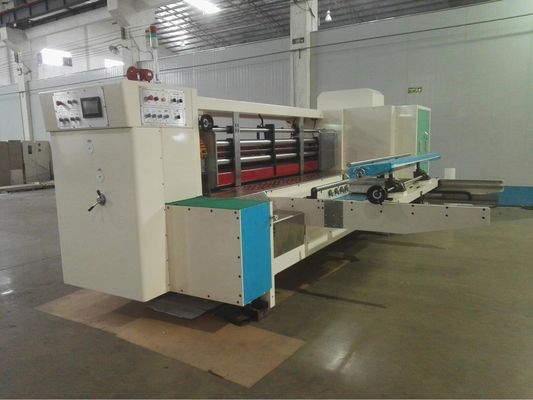

ZDJĘCIA MASZYN

GŁÓWNE CECHY:

1. Rama maszyny: 65 mm.
2. Podawanie z wiodącą krawędzią nadaje się do wszystkich rodzajów zadrukowanej tektury, więcej korzyści w przypadku zawijania i zginania.
3. Kowadełko do sztancowania jest wykonane z bezszwowej rury stalowej (średnica zewnętrzna 303 mm, w tym osłona kowadła 320 mm), precyzyjnie szlifowane, chromowane i skorygowane o wyważenie, przyjmuje system blokowania wału, uszlachetnianie termiczne rdzenia wału, aby stał się bardziej odporny na zmęczenie i wytrzymałość.
4. Kowadełko do sztancowania jest pokryte powłoką Italy Policart Anvil i można je zdemontować w celu łatwej wymiany.
5. Mechaniczna struktura różnicowa jest przystosowana do ruchu poprzecznego w zakresie 30 mm, co umożliwia jednolite zużycie okładziny kowadełka i przedłuża jego żywotność.
6. Szczelina kowadła sztancującego jest regulowana silnikiem, wyświetlacz cyfrowy i zakres regulacji: 0-11 mm.
7. Cylinder sztancujący wykonany jest z bezszwowej rury stalowej (średnica zewnętrzna 257 mm, w tym osłona kowadła 305 mm), precyzyjnie oszlifowany, chromowany i skorygowany o wyważenie, przyjmuje system blokowania wału, uszlachetnianie termiczne rdzenia wału, aby stał się bardziej odporny na zmęczenie i wytrzymałość.
8. Linia krzyża wygrawerowana na powierzchni cylindra sztancującego.Otwory na śruby M10 są przymocowane, a odległość otworów jest standardem międzynarodowym.
9. Wysokość drewnianej matrycy wynosi H24 mm, co ułatwia instalację.
10. Górna rolka prowadząca wykonana jest z litej rury stalowej, precyzyjnie szlifowana, chromowana i skorygowana o wyważenie, z 2-częściowymi rowkowanymi pierścieniami prowadzącymi, którą można szybko regulować ręcznie.
11. Rolka dolna wykonana z litej rury stalowej, precyzyjnie szlifowana, chromowana, z korektą wyważenia.
12. Szczelina dolnego walca regulowana jest mechanicznie za pomocą systemu samoblokującego, wyświetlacz zegarowy, zakres regulacji: 0-11mm.
13. Konstrukcja przekładni planetarnej jest przystosowana do rejestru sztancującego, precyzyjnie wyregulowana w zakresie 360º.
14. Jednostka sztancująca jest sterowana cyfrowo przez niezależny sterownik PLC, rejestr wykrawania, a ruch poprzeczny jest sterowany silnikiem, cyfrowy wyświetlacz.
15. Mocowanie rejestru przyjmuje pneumatyczną konstrukcję hamulca, gdy jednostki otwierają się lub rejestrują, konstrukcja hamulca zatrzymuje pracę maszyny, aby ustalić położenie drewnianej matrycy.
16. Zgodnie z żądaniem można dodać niezależny sterownik do liniowej kompensacji prędkości.
17. Automatyczne szlifowanie kowadełka jest opcjonalne.
18. Dostępne w połączeniu z wibratorem i układaczem.

GŁÓWNE PARAMETRY:
