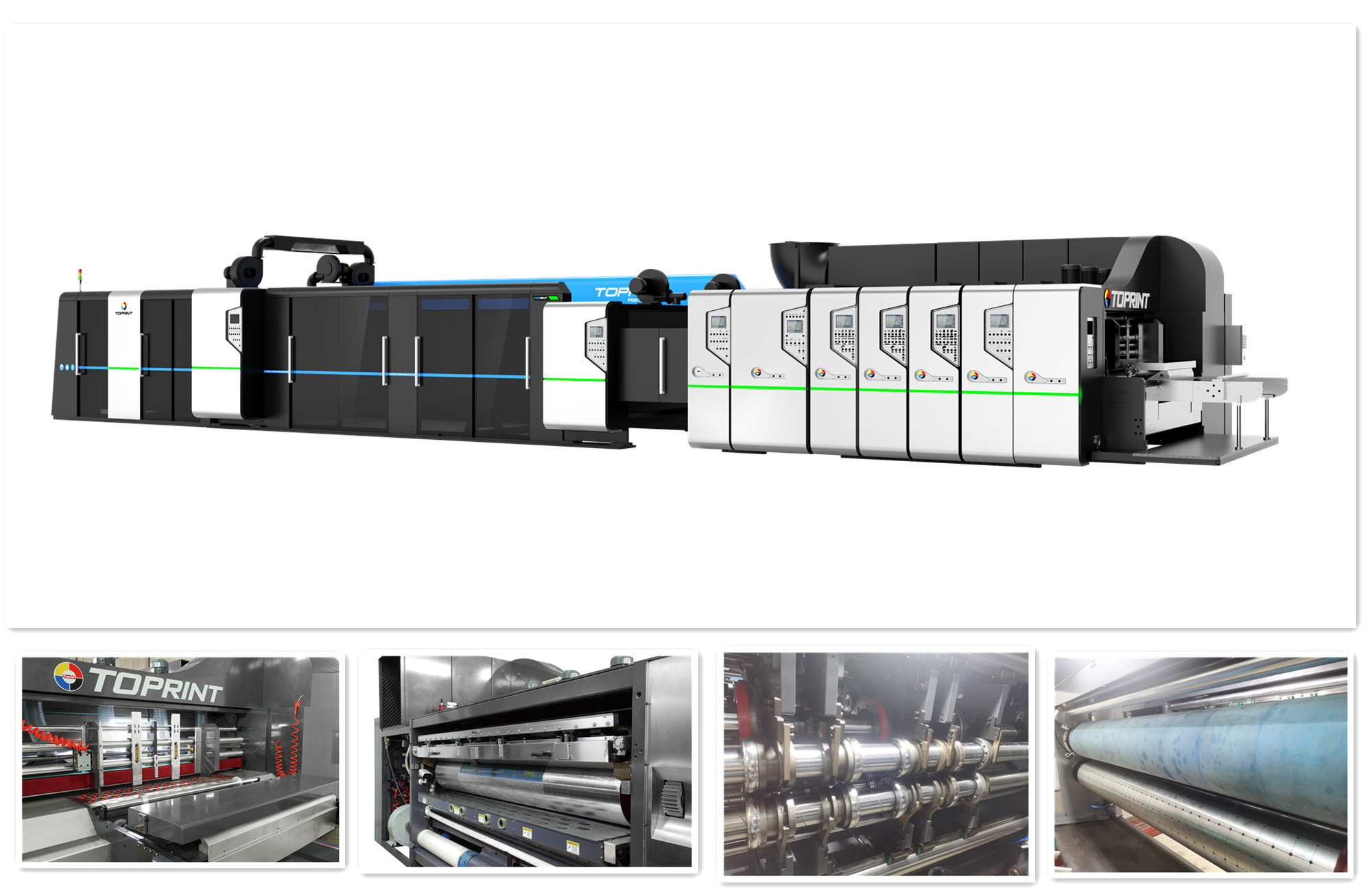

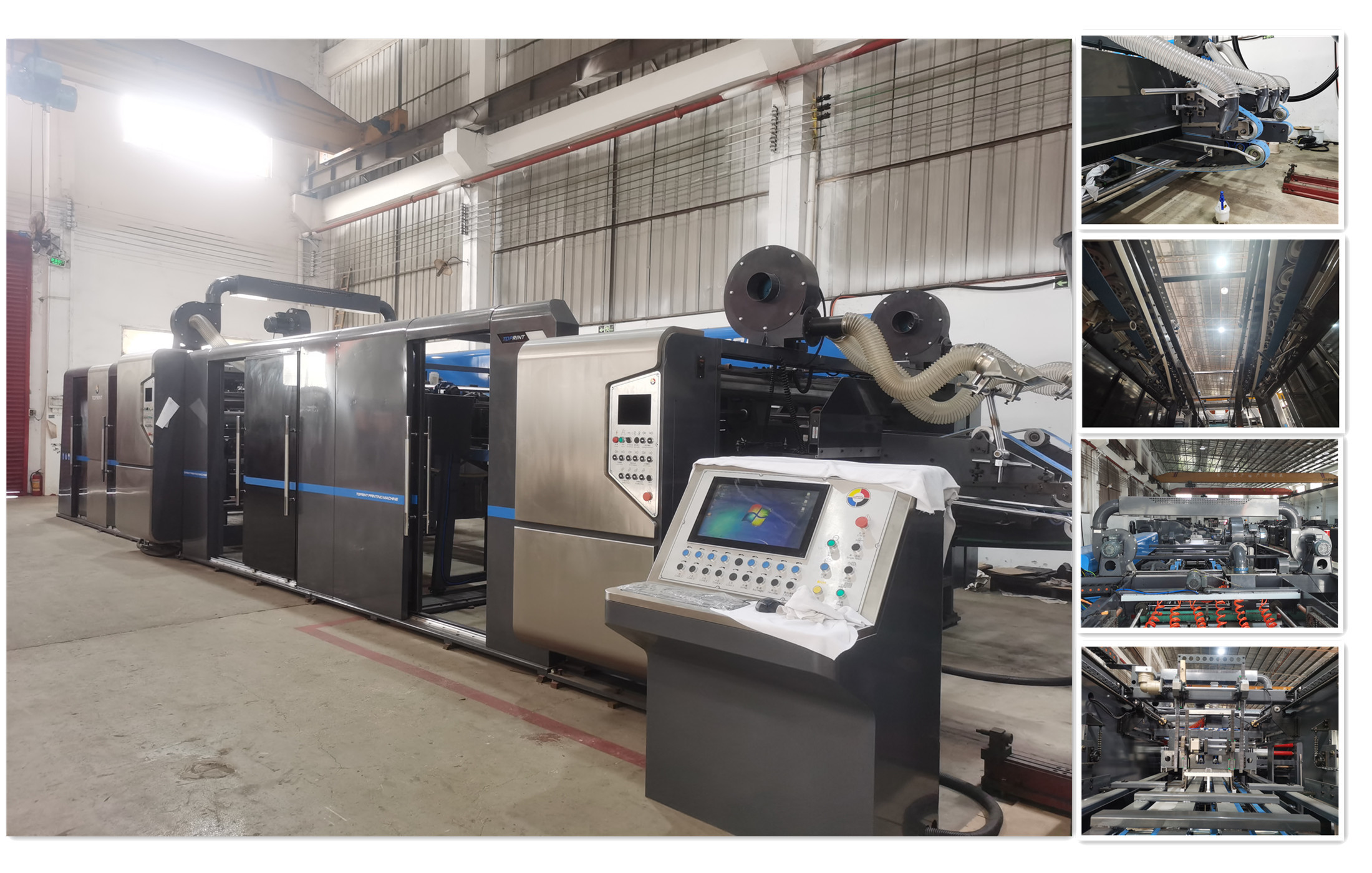

Trwała maszyna do produkcji kartonów Sterowanie PLC 8 Struktura wału

W pełni automatyczna maszyna do produkcji tektury falistej Maszyna do produkcji tektury falistej PLC z przemysłowym sterowaniem komputerowym z dużą prędkością

Specyfikacje ogólne

Sklejarka fleksograficzna z serii TP-CR typu otwartego i zamkniętego reprezentuje jakość, spójność, wydajność i ekonomiczność.

Szybkobieżna maszyna do druku fleksograficznego z górnym nadrukiem, składana w dół, zapewnia kompletne rozwiązania do produkcji pudeł kartonowych.

Maszyna została zaprojektowana i wykonana zgodnie z wysokim standardem jakości i bezpieczeństwa, stabilna i spójna wysoka jakość druku maksymalizuje wydajność produkcji.

• SEKCJA KARMIENIA

Sterowanie PLC z ekranem dotykowym HMI do obsługi.

Podajnik ołowianej krawędzi z podajnikiem na 3-4 wałki, korzyści dla wszystkich rodzajów tektury.

Wstępne podawanie kartonu (trzy do czterech rzędów rolek podających) automatycznie dostosowuje długość podawania.

Aby wyeliminować błąd podawania spowodowany grubością kartonu i wgłębieniem znaku prasowego;aby móc stabilnie kontrolować pozycje drukowania i szczelinowania, poprawiać jakość druku na kartonie i zmniejszać wskaźnik defektów kartonu.

Zakres grubości tektury wynosi 1,5 ~ 12 mm (typ tektury falistej AB-E).Wszystkie potrzeby produkcyjne, takie jak różnorodność grubości / grubości tektury, poziome podawanie tektury falistej itp. Są w stanie zaspokoić.

W oparciu o domyślny typ i wymiary tektury falistej, długość podawania, odstęp między rolkami podającymi, przegrody itp., Można regulować automatycznie.Procedura obsługi jest uproszczona, a zależność od operatora jest zmniejszona.Cecha ta ułatwia przełożonemu promocję działalności i standaryzację jakości.

Przemiennik częstotliwości ze zmienną regulacją ssania.

• SEKCJA DRUKU

Sterowanie PLC z ekranem dotykowym HMI do obsługi.

Górny nadruk, system transferu próżniowego jest pokryty trwałą ceramiką dla dłuższej żywotności.

Podczas drukowania może być konieczne wyczyszczenie płyty drukowej lub inna operacja wymagająca przesunięcia wałka drukującego, jeśli to konieczne.Precyzyjne urządzenie do automatycznego przywracania pozycji drukowania znacznie zwiększa wydajność pracy maszyny i zmniejsza wytwarzanie odpadów.

Podciśnieniowe urządzenie przenoszące może zmniejszyć rozmiar punktu drukowania i łatwo regulować szczelinę między kartonem a płytą drukarską, uzyskując stan „dotyku pocałunku”.Zapewnia to jakość druku zarówno kropki druku, jak i druku całej strony.

Komorowe urządzenie atramentowe z łopatkami jest w stanie dostarczyć stosunkowo stabilną ilość atramentu zarówno podczas pracy z dużą, jak i niską prędkością.Wyraźne kropki druku, drobny tekst, a nawet druk całostronicowy - wszystko to wymaga precyzyjnego, stabilnego urządzenia dostarczającego atrament.Jest niezbędnym wyposażeniem nowoczesnej drukarki.

• SEKCJA GŁĘBIARKI SLOTTERA

Sterowanie PLC z ekranem dotykowym HMI do obsługi.

Dostępna jest struktura 8 wałków, wstępne bigowanie, duże bigowanie, cienkie bigowanie, dłutowanie lub podwójne dłutowanie wału.

Jeśli wybierzesz typ noża podwójnego (przednia, tylna tnąca inna oś).Zwiększa limit wysokości kartonu, eliminuje problem kolizji przedniego i tylnego frezu oraz zmniejsza złożoność zadania demontażu narzędzi tnących, gdy następuje zmiana głębokości rowkowania.Sprzyja oszczędności czasu.

Rowek dłutujący i koła bigujące są jednocześnie regulowane, aby zachować dokładność cięcia i uniknąć zużycia noża dłutującego.

Luki regulowane komputerowo z wyświetlaczem cyfrowym.

Operator musi po prostu wprowadzić dane wymiarowe zgodnie z różnymi rodzajami grafiki na kartonie.Maszyna automatycznie interpretuje zmianę położenia każdego frezu (środkowy frez jest przesuwany).Procedura obsługi jest uproszczona i spełnione są wszystkie wymagania dotyczące produkcji kartonów.

• SEKCJA WYKRAWARKI

Sterowanie PLC z ekranem dotykowym HMI do obsługi.
Cylinder sztancujący przyjmuje wytrzymałą konstrukcję.

Wyposażony jest w precyzyjne i stabilne urządzenie do kompensacji prędkości.Karton jest nadal w stanie zachować tę samą precyzję wykrawania, gdy grubość rolki gumowej noża zmienia się z powodu zużycia.Jednostka sztancująca tnie bezpośrednio po wydrukowaniu, poprawiając precyzję pozycji druku i pozycji kształtu tektury.

Szybkie urządzenie do blokowania formy do cięcia matrycowego (opcja) znacznie skraca czas wymiany formy.

Frez nie wymaga specjalnie wykonanego stałego urządzenia do dzielenia z ręcznym blokowaniem formy (dokręcanie mocowania śrubowego).Zmniejsza to koszt wykonania formy tnącej i znacznie skraca czas wymiany formy tnącej.

• SKŁADARKO-SKLEJARKA I WYRZUTNIK Z LICZNIKAMI

Sterowanie PLC z ekranem dotykowym HMI do obsługi.

Górny nadruk z zakładką w dół.

Niezależne sterowanie serwomechanizmem składanych pasów bocznych sklejarki, prędkość można dowolnie regulować.

Niezależne sterowanie serwomechanizmem kół prowadzących do krawędzi składania skrzynki śledzącej, aby zapewnić dokładne złożenie.

Pasy główne z dmuchawą próżniową zapewniającą dokładną transmisję.

Pełna kontrola serwomechanizmów zadań wyrzutnika licznika, aby zapewnić precyzyjne liczenie i wyrzucanie.
