RDC Rotary Die Cutting Machine do pudełek z tektury falistej

W pełni skomputeryzowana, szybka drukarka fleksograficzna z górnym nadrukiem Maszyna do wycinania szczelin (RDC) do produkcji wszelkiego rodzaju pudeł z tektury falistej z wibratorem i automatycznym układaczem

FUNKCJE GNERNALNE

1. Dłutownica do druku fleksograficznego, nazywana producentem pudeł z tektury falistej, jest przeznaczona do przetwarzania tektury falistej na produkty takie jak kartony, pudełka, tace, ekspozytory itp.
2. Dłutownica do druku fleksograficznego składa się z zespołu podającego, zespołu drukującego, zespołu dłutującego, zespołu sztancującego i automatycznego układacza.Wszystkie jednostki można zablokować, gdy działają i można je przesuwać w celu czyszczenia i konserwacji.
3. Zintegrowany system sterowania CNC, rozwiązywanie problemów, system zarządzania produkcją, zdalne sterowanie konserwacją, może łączyć się z systemem ERP.
4. Szybki montaż płyty drukarskiej, zmotoryzowane zerowanie fazy, sterowanie serwomechanizmem rejestrującym.
5. Wydajny odkurzacz w połączeniu z 3-4 dmuchawami, listwą antystatyczną, szczoteczkami.

Jednostka wibracyjna

1. Ramię łączące tekturę jest wyposażone w dociskacz papieru, który zapewnia płynne opadanie tektury;a przednia platforma chwytająca przyjmuje pneumatyczną konstrukcję podnoszącą, która może dostosować się do matrycy różnych maszyn drukarskich.
2. Przód wibratora wyposażony jest w wentylator średniociśnieniowy, aby uzyskać efekt czyszczenia odpadów, a jednocześnie upewnić się, że karton można przymocować do przenośnika taśmowego i bezproblemowo transportować.
3. Urządzenie czyszczące składa się z podwójnej wibrującej struktury czyszczącej, każda wibrująca struktura czyszcząca jest napędzana przez niezależny silnik i uzyskuje lepszy efekt czyszczenia dzięki różnej częstotliwości drgań.
4. Pas ditheringowy przyjmuje importowany cylindryczny, wysokoelastyczny pas, który nie jest łatwy do starzenia;nie jest łatwo uszkodzić tekturę podczas ditheringu z dużą prędkością.
5. Cylindryczny wał taśmy z półokrągłym rowkiem może swobodnie regulować położenie taśmy, dostosowywać się do zapotrzebowania produkcyjnego na wszelkiego rodzaju tektury o specjalnych kształtach i realizować dystrybucję od jednego do dwóch, od jednego do trzech kartonów (opcja Counter Stacker).
6. Tylny koniec wibratora jest wyposażony w wentylator o przepływie osiowym i urządzenie szczotkowe, które powoduje, że wstrząśnięty makulatura spada z tektury, aby uzyskać najlepszy efekt czyszczenia odpadów.
7. Dwie strony wibratora są wyposażone w płaski pas i prowadnicę makulatury na tylnym końcu wibratora, która jest wygodna do całkowitego wyprowadzenia makulatury i oszczędza prace związane z czyszczeniem makulatury.
8. Wszystkie silniki wibratora są sterowane niezależnym przyciskiem i mogą być obsługiwane oddzielnie w zależności od zapotrzebowania produkcji.

Auto Stacker

1. Tekturowa platforma przenośnika przyjmuje nowy typ konstrukcji aluminiowej, zmniejsza wagę maszyny, wygodnie się dostosowuje i może spełnić wszystkie wymagania produkcyjne.Platforma jest sterowana systemem hydraulicznym, konstrukcja jest niezawodna, a działanie stabilne.
2. Struktura liczenia kartonów składająca się z tylnej części trzymającej karton oraz PLC i przełącznika fotoelektrycznego, zliczanie jest dokładne i szybkie (opcjonalnie).i realizujemy dystrybucję od jednego do dwóch, od jednego do trzech kartonów.
3. Automatyczny układacz może realizować automatyczny i ręczny tryb pracy zgodnie z różnymi wymaganiami.Przednia platforma do łączenia kartonu przyjmuje pneumatyczną konstrukcję podnoszącą, która ułatwia demontaż i montaż drewnianej matrycy.
4. Przednie ramię łączące tekturę jest wyposażone w urządzenie dociskające papier, aby tektura była bardziej stabilna w ruchu;back-end jest wyposażony w urządzenie dociskające tekturę z kołem słonecznym, aby tektura opadała poziomo.
5. Przegroda do łączenia kartonu może być regulowana ręcznie za pomocą pokrętła w zależności od długości tektury, aby dostosować się do układania w stosy różnych kształtów tektury.
6. Główne komponenty i dostawcy: Tajwan Fatek PLC, przetwornica częstotliwości Inovance, urządzenia elektryczne niskiego napięcia Schneider, silnik CPG z Tajwanu, łożyska FK.

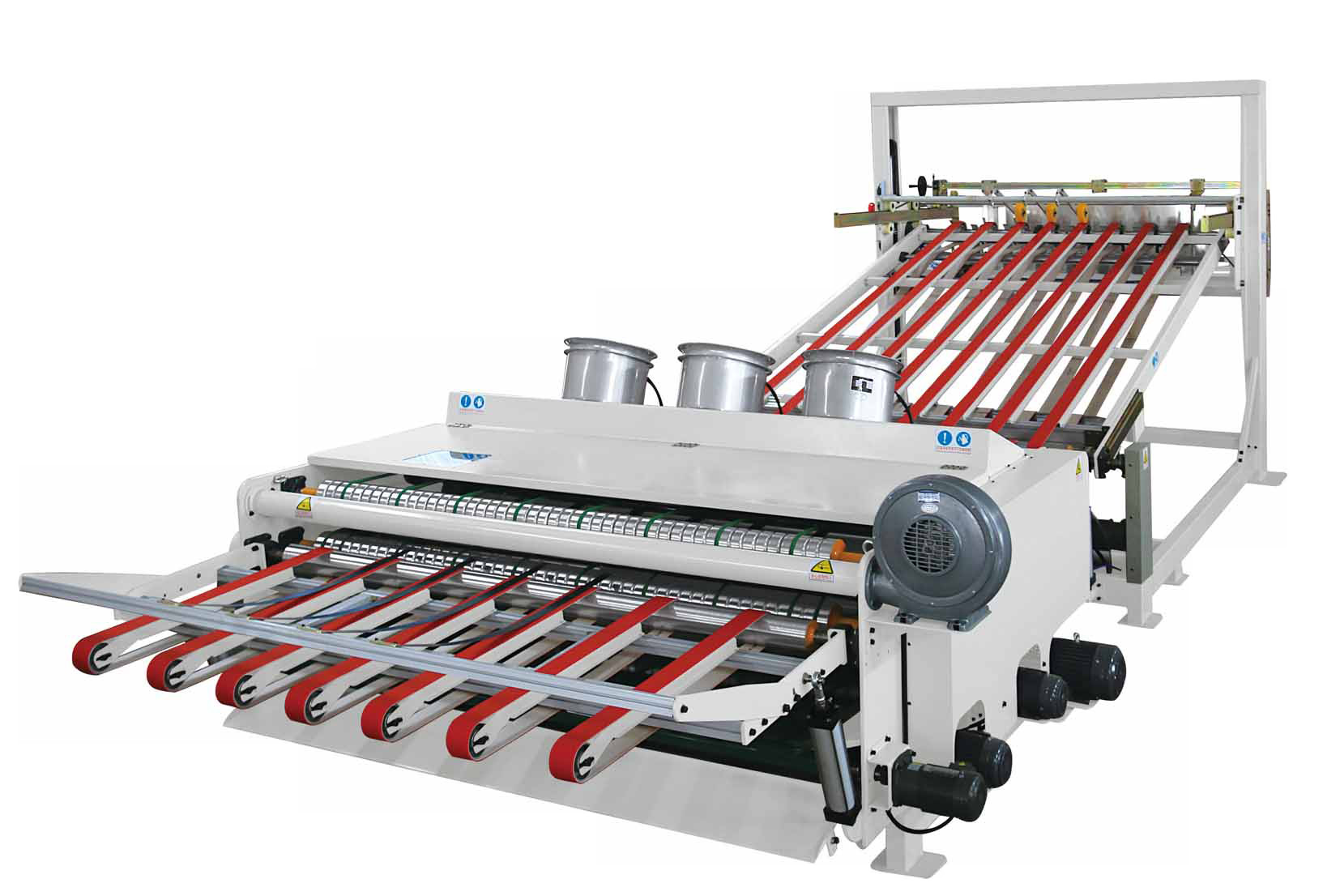

Zdjęcia maszyny
